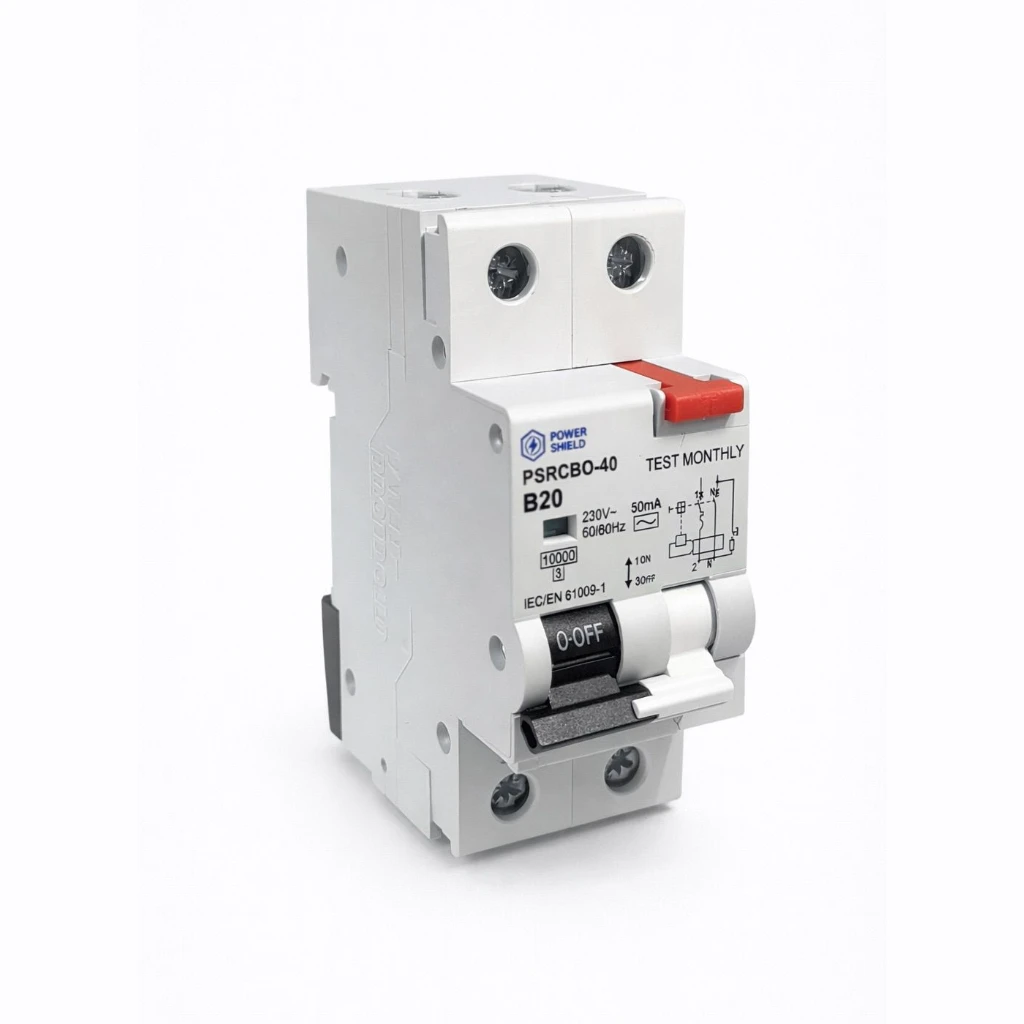

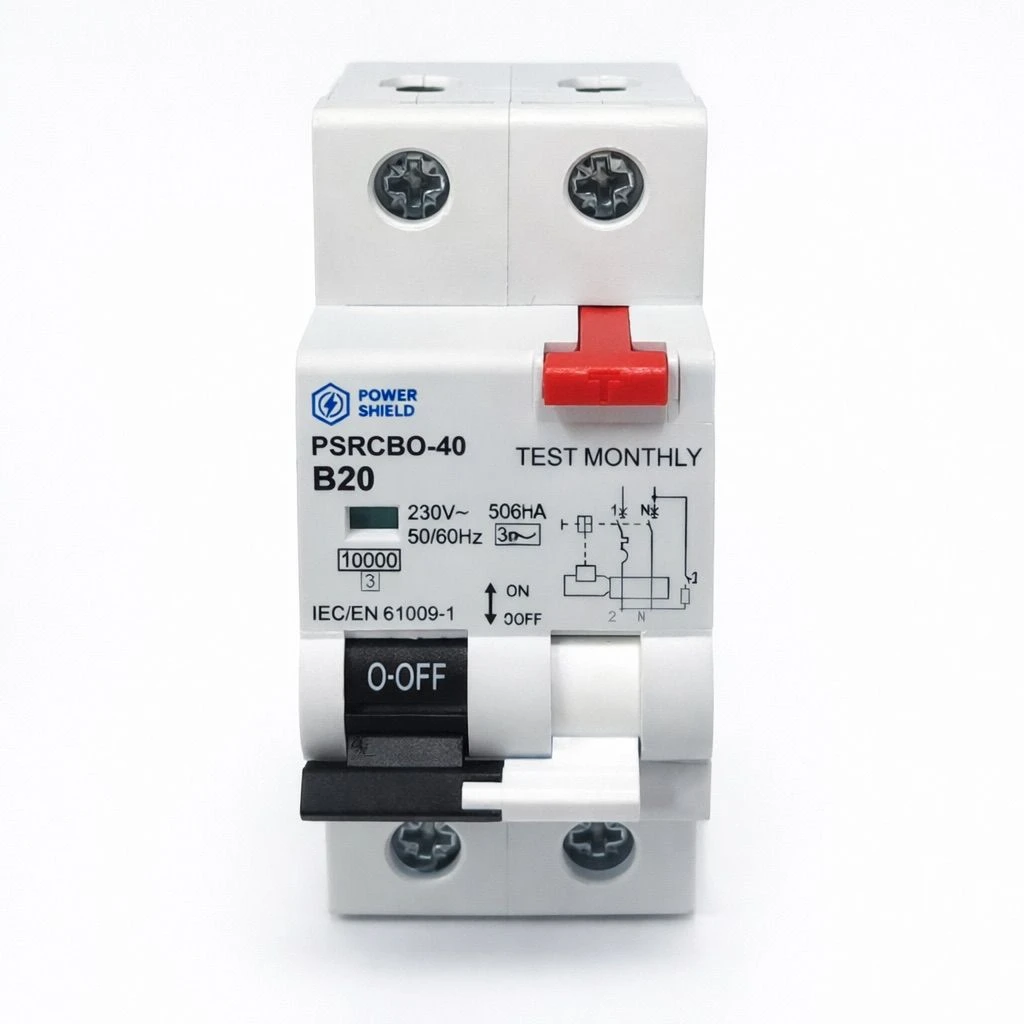

PSRCBO-40 B20 (1P+N) 30mA / 20 AMP
PSRCBO-40 B20 10kA (1P+N) / 20 AMP / 30mA
⚡ ¡Protección integral con POWER SHIELD!
🛡️ Interruptor Termomagnético Diferencial RCBO PSRCBO-40 B20 – 1P+N – 30mA – 10kA
Protección combinada para instalaciones eléctricas residenciales, comerciales y profesionales. Integra en un solo dispositivo protección contra sobrecargas, cortocircuitos y corrientes de fuga a tierra.
✅ 20 A de corriente nominal
✅ Sensibilidad diferencial: 30 mA
✅ Curva B: rápida respuesta ante cortocircuitos
✅ Protección termomagnética + diferencial (RCBO)
✅ Protección contra sobrecargas
✅ Protección contra cortocircuitos
✅ Detección de corrientes de fuga a tierra
✅ Configuración 1P+N
✅ Tipo AC
✅ Poder de corte: 10.000 A
✅ 50/60 Hz
✅ Norma IEC/EN 61009-1
✅ Botón TEST para comprobar el funcionamiento diferencial
¿Qué circuitos puede proteger?
🔌 Circuitos de tomacorrientes, cuando conductores y diseño eléctrico correspondan a una protección de 20 A.
💡 Circuitos de iluminación, proporcionando además protección diferencial ante fugas de corriente.
🏠 Circuitos residenciales, como dormitorios, salas, cocinas y otros circuitos derivados correctamente dimensionados.
🏢 Oficinas y establecimientos comerciales, para circuitos finales que requieran protección termomagnética y diferencial.
🖥️ Equipos eléctricos y cargas con bajas corrientes de arranque, de acuerdo con las características del circuito.
🍳 Circuitos dedicados a determinados electrodomésticos, cuando su consumo y conductor sean compatibles con 20 A.
💧 Circuitos ubicados en zonas donde se requiera protección diferencial adicional, sujeto al diseño y normativa aplicable.
⚡ Circuitos finales monofásicos donde se quiera concentrar en un solo dispositivo la protección contra sobrecarga, cortocircuito y fuga a tierra.
🛡️ ¿Qué ventaja tiene un RCBO?
Este es uno de los argumentos comerciales más importantes.
Un interruptor termomagnético convencional protege principalmente contra:
Sobrecarga + cortocircuito
El RCBO POWER SHIELD integra:
Sobrecarga + cortocircuito + fuga a tierra
Por eso, en un solo dispositivo se combinan las funciones de protección termomagnética y diferencial.
⚡ Sensibilidad diferencial de 30 mA
El valor 30 mA significa que el dispositivo está diseñado para detectar corrientes residuales del orden de los miliamperios y desconectar cuando se alcanza su umbral de actuación conforme a sus características.
Esto proporciona protección adicional frente al riesgo de choque eléctrico por contactos indirectos, además de ayudar a detectar fallas de aislamiento y fugas hacia tierra.
Para publicidad evitaría decir simplemente “evita electrocuciones”, porque ningún dispositivo garantiza por sí solo la seguridad absoluta. Una expresión técnica y comercialmente correcta es:
“Protección diferencial de 30 mA para mayor seguridad frente a fugas de corriente y riesgo de choque eléctrico.”
🔥 CURVA B – respuesta rápida ante cortocircuitos
Como este modelo es B20, la zona de actuación magnética instantánea está aproximadamente entre 3 y 5 veces la corriente nominal:
3 × 20 A = 60 A
5 × 20 A = 100 A
➡️ Rango de actuación magnética aproximado: 60 a 100 A
La curva B es especialmente apropiada para circuitos con bajas corrientes de arranque.
🔴 Botón TEST
El botón rojo TEST es otra característica que debes destacar en la página.
Permite verificar periódicamente el funcionamiento del mecanismo diferencial.
En el propio producto aparece la indicación “TEST MONTHLY”, por lo que puedes agregar:
🔴 Botón TEST: permite comprobar periódicamente el correcto funcionamiento de la protección diferencial.
¿Qué significa Tipo AC?
Tu equipo indica Tipo AC.
✅ Diferencial Tipo AC – detección de corrientes residuales alternas sinusoidales.
3 PROTECCIONES EN 1
⚡ Sobrecarga
⚡ Cortocircuito
🛡️ Fuga de corriente a tierra
POWER SHIELD RCBO – Protección integral en un solo dispositivo.
POWER SHIELD
⚡ Protección confiable para tus instalaciones eléctricas.
CB Test Certificate (IECEE), CB
Test Report IEC/EN 61009-1, CE (LVD 2014/35/EU), RoHS
(2011/65/EU + (EU) 2015/863) y declaración OEM para marca
POWER SHIELD
