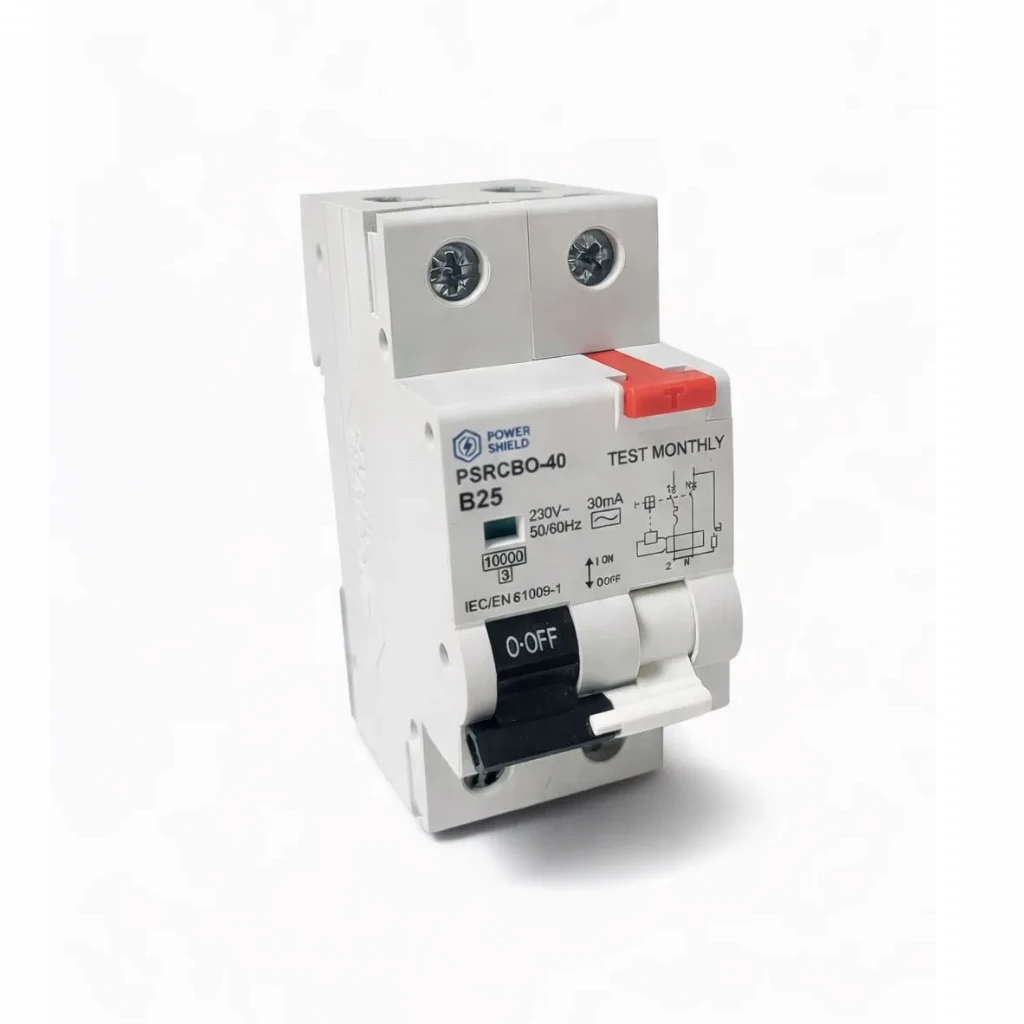

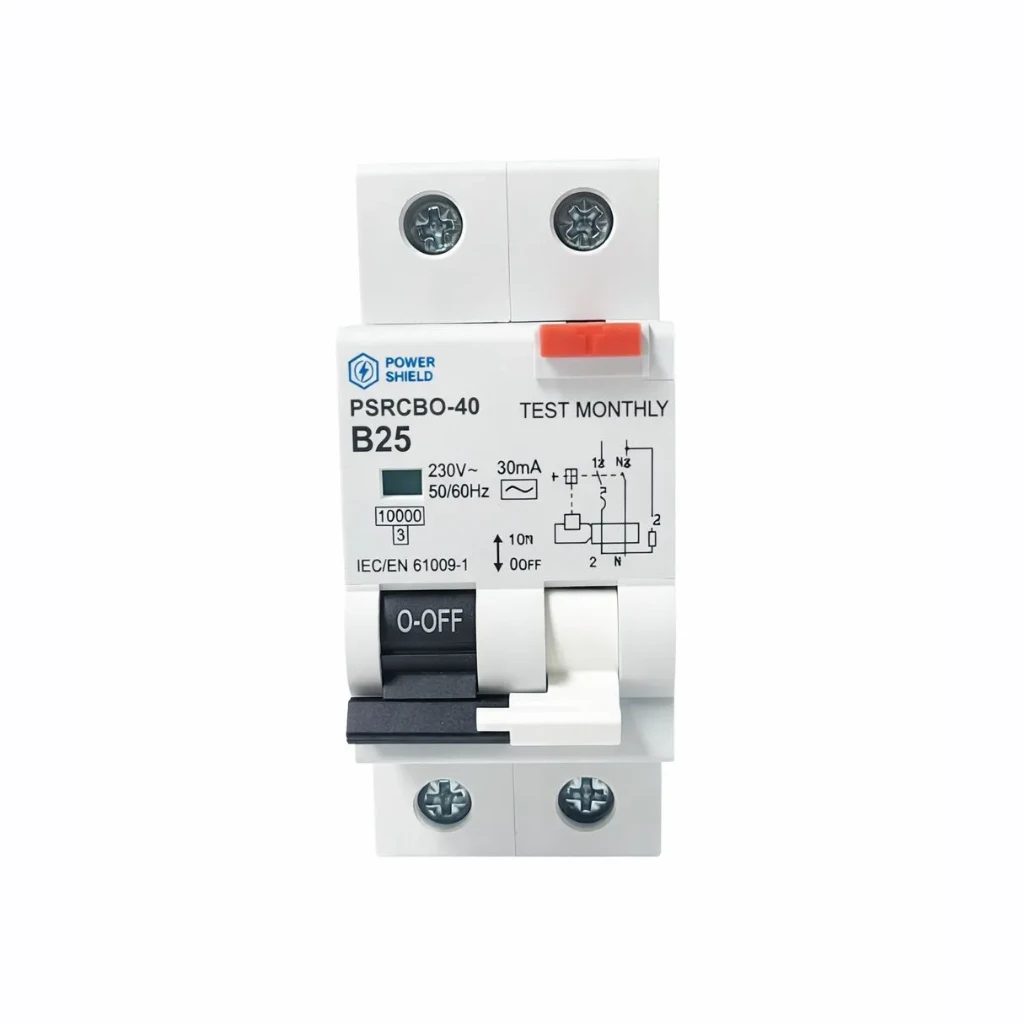

PSRCBO-40 B25 (1P+N) 30mA / 25 AMP
⚡ ¡Protección integral con POWER SHIELD!
🛡️ Interruptor Termomagnético Diferencial RCBO PSRCBO-40 B25 – 1P+N – 30mA – 10kA
Protección combinada para instalaciones eléctricas residenciales, comerciales y profesionales. Integra en un solo dispositivo protección contra sobrecargas, cortocircuitos y corrientes de fuga a tierra.
✅ 25 A de corriente nominal
✅ Sensibilidad diferencial: 30 mA
✅ Curva B: rápida respuesta ante cortocircuitos
✅ Protección termomagnética + diferencial (RCBO)
✅ Protección contra sobrecargas
✅ Protección contra cortocircuitos
✅ Detección de corrientes de fuga a tierra
✅ Configuración 1P+N
✅ Diferencial Tipo AC
✅ Poder de corte: 10.000 A
✅ Frecuencia: 50/60 Hz
✅ Norma IEC/EN 61009-1
✅ Botón TEST para comprobación de la función diferencial
¿Qué circuitos puede proteger?
🔌 Circuitos de tomacorrientes de mayor capacidad, cuando conductores, carga y diseño eléctrico correspondan a una protección de 25 A.
🏠 Circuitos residenciales dedicados, especialmente aquellos que requieren protección individual contra sobrecarga, cortocircuito y fuga a tierra.
🍳 Circuitos de cocina y determinados electrodomésticos, siempre que su potencia y conductor sean compatibles con 25 A.
🚿 Determinados calentadores eléctricos, cuando el cálculo de corriente y la sección del conductor correspondan a esta protección.
🏢 Circuitos comerciales y de oficinas, para cargas finales que requieran protección termomagnética y diferencial independiente.
🖥️ Equipos eléctricos y electrónicos con bajas corrientes de arranque, respetando la corriente de diseño del circuito.
💧 Circuitos donde se requiera protección diferencial de 30 mA, proporcionando protección adicional frente a fugas de corriente.
⚡ Circuitos finales monofásicos 1P+N donde se busque integrar protección termomagnética y diferencial en un único dispositivo.
Marca de Prestigio
🛡️ 3 PROTECCIONES EN 1
El RCBO POWER SHIELD reúne tres funciones principales:
⚡ Sobrecarga – ayuda a proteger conductores cuando circula una corriente superior a la permitida durante un tiempo determinado.
⚡ Cortocircuito – proporciona una desconexión rápida frente a corrientes elevadas de falla.
🛡️ Fuga a tierra – detecta corrientes residuales que pueden producirse por fallas de aislamiento o derivaciones hacia tierra.
Termomagnético + diferencial en un solo dispositivo.
⚡ Protección diferencial de 30 mA
La sensibilidad diferencial de 30 mA proporciona protección adicional frente al riesgo de choque eléctrico por contactos indirectos y fugas de corriente, siempre como parte de una instalación correctamente diseñada y puesta a tierra.30 mA de sensibilidad diferencial: mayor protección frente a fugas de corriente y riesgos eléctricos.
🔥 CURVA B – actuación rápida ante cortocircuitos
Para el modelo B25, la zona de actuación magnética instantánea está aproximadamente entre 3 y 5 veces la corriente nominal:
3 × 25 A = 75 A
5 × 25 A = 125 A
➡️ Rango de actuación magnética aproximado: 75 a 125 A
Por ello, la curva B es especialmente adecuada para circuitos con bajas corrientes de arranque.
🔴 Botón TEST
El botón TEST permite comprobar periódicamente el funcionamiento del mecanismo diferencial.
Puedes poner:
🔴 Botón TEST: permite verificar periódicamente el correcto funcionamiento de la protección diferencial.
Tipo AC
✅ Tipo AC: diseñado para detectar corrientes residuales alternas sinusoidales.
POWER SHIELD
⚡ Protección confiable para tus instalaciones eléctricas.
CB Test Certificate (IECEE), CB
Test Report IEC/EN 61009-1, CE (LVD 2014/35/EU), RoHS
(2011/65/EU + (EU) 2015/863) y Certificados Internacionales.
